催化加氫裝置介紹-惠煉高壓加氫裂化裝置

·規模為400萬噸/年，為國內*大。原料為直餾蠟油和焦化蠟油，反應溫度為400～430℃，反應壓力為153～157kg/cm3，生產石腦油、航煤、柴油和加氫裂化尾油。
·采用Shell Global Solution的HC專利技術。主要由反應部分、分餾部分、吸收穩定部分、PSA部分和公用工程以及輔助系統等部分組成
·一次通過流程，單程轉化率88%。
    反應部分:兩個反應器系列并聯、爐后混油、熱高分流程
    分餾部分：雙塔汽提流程，設置分餾進料加熱爐
    吸收穩定部分：吸收脫吸采用單塔流程，以混合石腦油作為吸收劑

·采用DCS控制，工藝聯鎖由安全聯鎖與儀表系統(SIS) 實現。

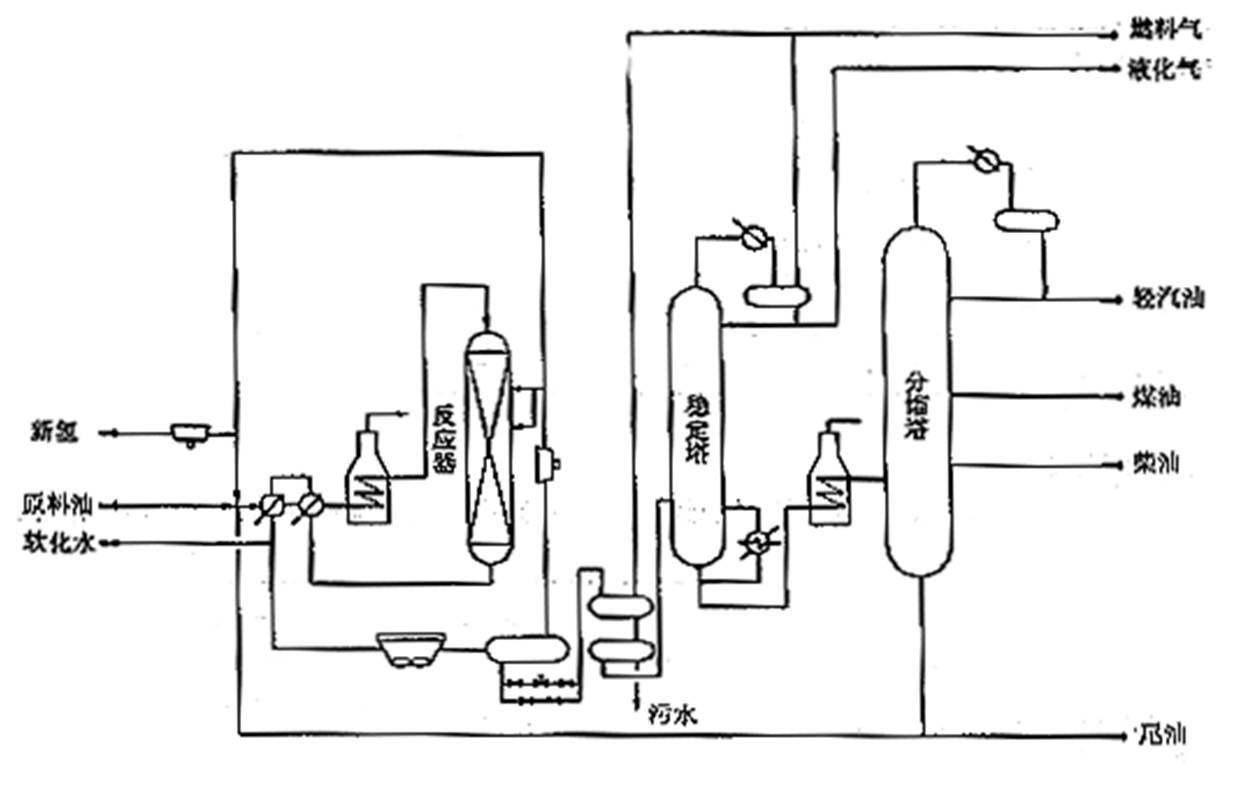

加氫裂化裝置工藝流程示意圖
